SM_RK3568 評估板

SMKJ-RK3568系列工控主板是基于瑞芯微RK3568處理器開發。支持USB、以太網、LVDS LCD、EDP LCD、TTL LCD、DI/DO、RS232、RS485、CAN、WIFI等接口。適用于工業自動化控制、人機界面、中小型醫療分析器等多種行業應用。內置獨立的NPU，可用于輕量級人工智能應用。

申請試用

產品詳情資料下載產品視頻

SMKJ-RK3568

主板產品規格書

產品簡介

? ? ?SMKJ-RK3568系列工控主板是基于瑞芯微RK3568處理器開發。支持USB、以太網、LVDS LCD、EDP LCD、TTL LCD、DI/DO、RS232、RS485、CAN、WIFI等接口。適用于工業自動化控制、人機界面、中小型醫療分析器等多種行業應用。內置獨立的NPU，可用于輕量級人工智能應用。

? ? ?瑞芯微RK3568，22納米技術，四核處理器Cortex-A55 2.0GHz，NPU算力達0.8T2G/4G/8G DDR可選8G/16G/32G/64G EMMC Flash 可選一路10/100/1000千兆網口和兩路10/100百兆網口支持2路UART接口，支持1路全功能RS232電平接口,支持兩路RS485電平接口支持兩路CAN接口支持1路TTL電平UART調試口支持4路光耦輸入，4路繼電器輸出1路USB3.0 TYPE A接口，4路USB2.0 TYPE A 接口2路USB2.0（4pin PH2.0 Wafer端子）接口1路HDMI-A視頻輸出口提供1路8歐5W雙聲道喇叭輸出支持1路音頻輸出支持1路麥克風輸入支持最大1366*768單8位LVDS液晶、RGB888 TTL接口液晶接口，支持最大1920*1080P分辨率的edp接口液晶支持板載雙模2.4G/5G wifi模塊1路MINI PCIe接口的4G模塊/5G模塊，1路MINI PCIe接口外接擴展功能模塊1路M.2 SATA硬盤接口支持 1080P視頻編碼，4K視頻解碼支持linux4.4版本或者Android 11版本工作溫度最寬可達：-10℃~65℃

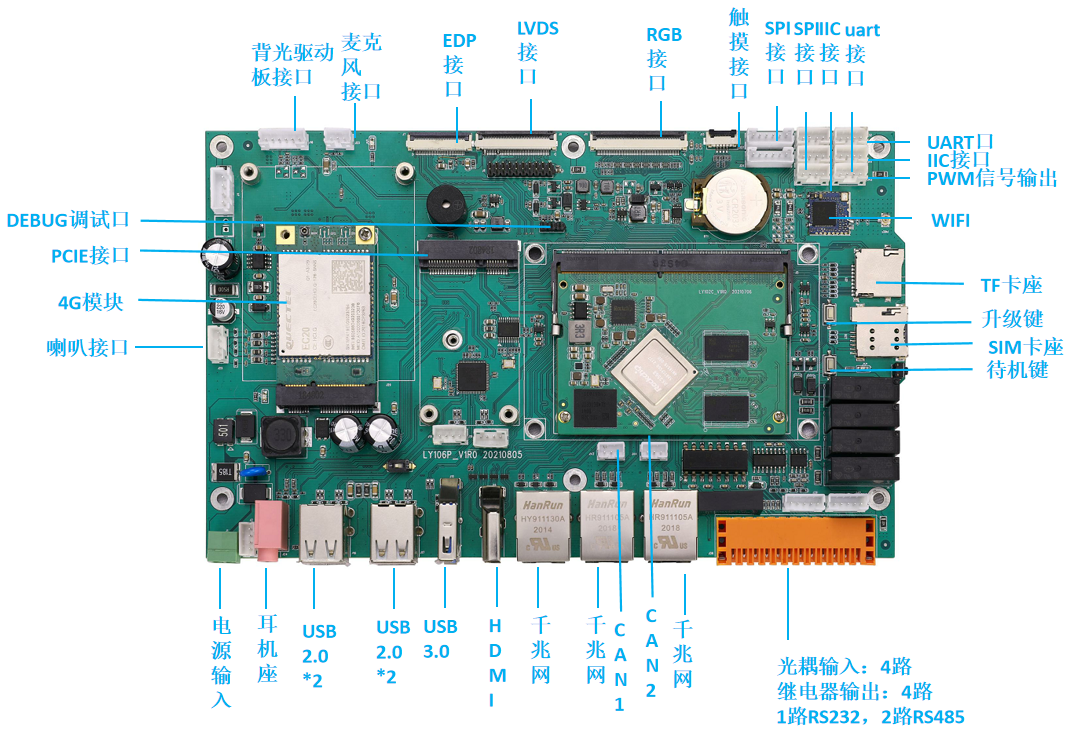

接口定義

硬件特性

功能接口 Function&Interface		詳細描述 Detailed Description
? ? ? ? ? ? 系統 ? ? ? ?	CPU處理器	RK3568 Cortex A55 4核，最高主頻2.0GHZ
	操作系統	Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04
	運行內存 DDR	DDR4 2GB（4GB 可選）
	存儲 EMMC	默認標配 8GB EMMC NAND 芯片，可擴展至最大 128GB
	GPU	Mali-G52 1-Core-2EE
? ? ? ? ? ? ? ? ? ? ? ? ? 接口 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?	LVDS	20 針行業標準單8位 LVDS 接口，最高支持 1366*768 輸出 20 pin FPC插件 LVDS接口 30 針行業標準雙路 LVDS 接口，最高支持 1080P 輸出
	EDP	20 針行業標準雙路 EDP 接口，支持 1~2通道模式，最高支持 1080P 輸出
	HDMI 輸出	HDMI 2.0a 標準顯示接口，最高支持 4K 輸出
	USB 接口	1 個立式插接口（USB 3.0x1），2個雙層USB A接口（4路USB 2.0 x TYPE A），1 個內置排針（USB 2.0）
	音頻接口	支持美標 4 段耳麥一體 3.5mm 插座（左-右-地-麥克）
	串口	1路RS232，2路RS232/RS485切換（跳線帽切換） 2 個 TTL UART口內置
	SPI接口	2路 SPI接口
	I2C接口	2路 I2C接口
	PWM信號	2路 PWM信號輸出
	千兆以太網接口	2路10/100/1000 Mbps以太網口
	TF	自彈式 TF 卡插座，最高支持 128GB TF 卡
	SIM卡	1路eSIM接口
	RTC	1路內置
	WIFI/BT	內置高性能 SDIO 接口 WiFi 模塊，支持 IEEE 802.11 b/g/n/ac，默認是單頻 2.4GHz，可定制為雙頻
	GPS天線	1路（選配）需更換GPS功能4G模塊
	MiniPCI-E 4G	行業標準 MiniPCI-E 4G 模塊接口
	背光控制	行業標準液晶屏背光控制接口，支持背光開關和亮度調節
	GPIO接口	4路DI 光耦輸入，4路DO 繼電器輸出；
? ? 電源 ?	1路	2.54mm 3P綠色端子 DC24V供電
? ? 電源 ?	電源輸入	最小值：12V@150mA 典型值：24V@130mA 最大值：24V@330mA
? ? ? ? ? 環境參數 ? ? ?	工作溫度	-20~70（可提供寬溫產品）
	存儲溫度	-20~70（可提供寬溫產品）
	工作濕度	5-90RH%
	PCB 尺寸	210mm * 130mm，PCB 正面高度 15mm
