SM-RK3399/Pro 評估板

SM_RK3399 系列工控主板是基于瑞芯微 RK3399 處理器開發。支持 USB、以太網、 LVDS、 DI/DO、 RS232、 RS485、WIFI、等接口。適用于工業自動化控制、人機界面、中小型醫療分析器等多種行業應用。

申請試用

產品詳情資料下載產品視頻

SM_RK3399/Pro 評估板

主板產品規格書

????

產品簡介

? ? ?SM_RK3399 系列工控主板是基于瑞芯微 RK3399 處理器開發。支持 USB、以太網、 ?LVDS、 ?DI/DO、 ?RS232、 ?RS485、WIFI、等接口。適用于工業自動化控制、人機界面、中小型醫療分析器等多種行業應用。

? ? ?瑞芯微RK3568芯片是一款定位中高端的通用型SOC，采用22nm制程工藝，集成4核arm架構A55處理器和Mali G52 2EE圖形處理器，支持4K解碼和1080P編碼。RK3568支持SATA/PCIE/USB3.0等各類型外圍接口，內置獨立的NPU，可用于輕量級人工智能應用。RK3568支持安卓11和linux系統，主要面向物聯網網關、NVR存儲、工控平板、工業檢測、工控盒、卡拉OK、云終端、車載中控等行業定制市場?

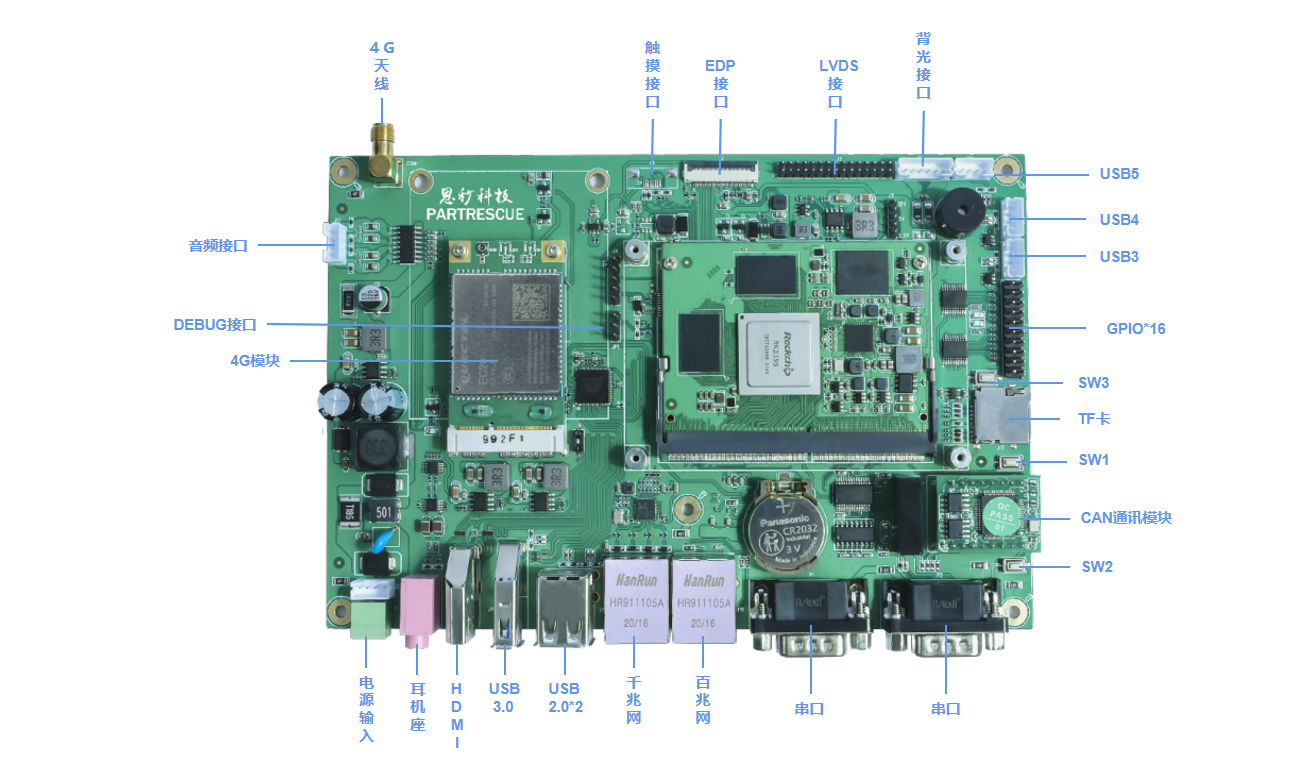

接口定義

硬件特性

CPU處理器	雙Cortex-A72+四Cortex-A53 大小核CPU結構
操作系統	Android8.1 / Linux4.4
Emmc	基本讀寫驅動
TF CARD	TF/SD 卡驅動
串口驅動	基本驅動/485 半雙工收發
聲卡驅動	音頻輸出驅動，支持外擴輸入、輸出驅動
USB ?驅動	USB HUB 2514 ?驅動 / USB Host & USB Slave 驅動
4G 模塊/型號	依據客戶要求，測試版本提供移遠 EC20
LCD	LCD 顯示驅動/按客戶提供的樣品提供一款
CAN	CAN 總線驅動
以太網 mac/phy ?驅動	10/100/1000Mbps ?自適應
wifi ?驅動	連接熱點功能；分享wifi 網絡功能
RTC ISL1208 時鐘驅動	更新掉電保持時鐘
SPI	SPI 驅動
I2C	I2C 驅動
固件升級	固件升級方式 ?USB?更新系統分區以及 app?分區
? 電源輸入	最小值：12V/150mA ??典型值：24V/130mA ????最大值：24V/330mA
HDMI ?輸出	HDMI 2.0a ?標準顯示接口，最高支持 4K ?輸出
USB ?接口	5 x USB2.0 HOST， ??1 x USB3.0 ?，
音頻接口	1?MIC 輸入，1 8W 雙聲道音頻輸出，1 *喇叭輸出
? 串口	4 路 UART 口，支持 1 路全功能 RS232 口，支持 1 路 RS232 口和 485 口切換，支持 2 路 RS485，支持 4 路 TTL 串口，支持 1 路 TTL 調試口
? CAN	支持擴展 1 路 CAN 接口 ?(需要增加擴展板，需提前訂貨告知)
以太網接口	1 ?路 10/100/1000 千兆網口，1 路百兆網口
TF	自彈式 TF ?卡插座，最高支持 ?128GB TF ?卡
SIM 卡	1 路 eSIM 接口
RTC	1 路內置
WIFI	支持板載雙模 2.4G/5G wifi 模塊
MiniPCI -E 4G	行業標準 ?MiniPCI -E 4G / 5G 模塊接口
? 背光控制	行業標準液晶屏背光控制接口，支持背光開關和亮度調節
GPIO 接口	支持 16 路 GPIO 接口
1 路	2.54mm 3P 綠色端子 ???DC24V 供電
LVDS	支持最大 1920*1080p 雙 8 位 LVDS 液晶
EDP	支持最大 1920*1080P 分辨率的 edp 接口液晶
