SM-LS027A-GW-A
主板產品規格書
產品簡介
SM-LS027A-GW-A 開發板采用 NXP LS1027A 高性能處理器開發 ，滿足輕量級邊緣計算需求。 同 時靈活的 I/O 接口配置和先進豐富的多媒體資源 ，方便客戶應用程序開發。開發板支持 5 路千兆以太網、 CAN、UART、4G、WiFi、PCIe3.0、USB3.0 等接口資源 ，最大限度發揮 CPU 資源。工業級設計 ，-20℃ ~ +85℃寬溫運行 ，靜電、脈沖群、 電氣隔離等防護措施確保其廣泛應用于各種領域 ，滿足智慧城市、工 業互聯網、智能醫療、智慧交通、工業網關等應用的需求。
硬件特性
|
SM- LS1027A 基礎參數 |
|
|
CPU |
NXP LS1027A |
|
架構 |
雙核 ARM Cortex -A72 |
|
主頻 |
1.5GHz |
|
RAM |
2GBytes DDR4 |
|
ROM |
8GB eMMC |
|
OS |
基于 NXP 官方提供的 OpenWrt， 17.01 及以上版本 |
|
工作溫度 |
-20℃ ~ 85℃ |
|
以太網接口 |
支持 5 路 1000M 以太網 RJ45 接口輸出 |
|
USB 3.0 接口 |
支持 1 路 USB3.0 Type-A 輸出接口，5V/1A 供電 |
|
4G 模塊 |
支持 1 路 mini-PCIE 接口的 4G 全網通模塊 提供 2 個抽屜式標準卡座，滿足雙卡單待 |
|
wifi 模塊 |
支持 1 路 wifi 模塊，支持 IEEE 802.11 a/b/g/n/ac協議 無線傳輸速率最大滿足 300Mbps+867Mbp 工作頻段： 支持雙頻 2.4G/5G |
|
GPS |
支持 1 路 GPS |
|
CAN 接口 |
最多支持 1 路 CAN2.0 接口輸出，輸出接口為3.5mm 工業鳳凰端子 (可選) CAN 最大傳輸速率支持 1Mbps |
|
GPS |
支持 4 路光耦隔離 DI 輸入 |
|
UART 接口 |
支持 2 路 RS232 接口輸出， 1 路帶流控， 1 路不帶。 支持最大波特率 115200，輸出接口為 3.5mm 工業 鳳凰端子 支持 2 路 RS485 接口輸出，1 路可掛載 64 個節點數。 支持最大波特率 115200，輸出接口為 3.5mm 工業 鳳凰端子 支持 1 路調試串口輸出，輸出接口為 RJ45 形式 Console口 |
|
TF 卡輸出 |
提供一路 TF 卡輸出接口，進行系統鏡像燒寫。 |
|
AI 輸入 |
提供 2 路 AI 輸入，用于支持 2 路模擬信號輸入檢測 ( 4 -20mA/0 -5V 直流信號輸入) 3.5mm 鳳凰端子接口方式連接 |
|
DI 輸入 |
提供 2 路 光耦隔離 DI 輸入，信號檢測：邏輯 L ( 0 -3VDC) / 邏輯 H(5 -30VDC) 3.5mm 鳳凰端子接口方式連接 |
|
DO 輸出 |
提供 2 路 繼電器隔離 DO 輸出，Max= DC 30V/5A， AC=250V 3.5mm 鳳凰端子接口方式連接 |
|
12V 電壓輸出 |
提供 1 路 12V@1A 的輸出電源，對連接的子設備進 行供電 輸出接口為 5.08mm 間距的 2PIN 鳳凰端子 |
|
復位按鍵 |
提供 1 個內凹式復位按鍵 |
|
加密芯片 |
提供 1 個 型號為 AT88SC0104CA -SH 的加密芯片設 計位置，默認不焊接 |
|
RTC 實時時鐘 |
提供 1 個 RTC 實時時鐘，采用法拉電容供電 |
|
接地螺絲 |
提供 1 個個接地螺絲位 |
|
LED 指示燈 |
提供 1 個 PWR (藍色指示燈，通電即點亮) 提供 1 個 VPN (藍色指示燈) 提供 1 個 Wi-Fi (藍色指示燈) 提供 2 個 SIM1 和 SIM2(卡槽選擇藍色指示燈) 提供 3 個蜂窩信號 ( 3 級蜂窩藍色信號指示燈) |
|
操作系統要求/版本 |
基于 NXP 官方提供的 OpenWrt， 17.01 及以上版本 |
|
Emmc 驅動 |
基本讀寫驅動 |
|
TF CARD |
TF 卡驅動 |
|
串口驅動 |
基本 RS232 驅動/RS485 半雙工收發驅動 |
|
CAN 驅動 |
CAN 接口驅動 |
|
USB3.0 驅動 |
USB3.0 驅動 |
|
4G 模塊 |
4G 模塊驅動 |
|
WIFI 模塊 |
WIFI 模塊驅動 |
|
GPS 驅動 |
GPS 驅動 |
|
以太網 mac/phy 驅動 |
1000M 以太網驅動 |
|
DI 和 DO |
DI 和 DO 驅動 |
|
RTC |
RTC 實時時鐘模塊驅動 |
|
LED 運行指示燈 |
閃爍 1s 間隔 |
|
固件升級 |
固件升級方式：TF 卡更新系統分區以及 app 分區 |

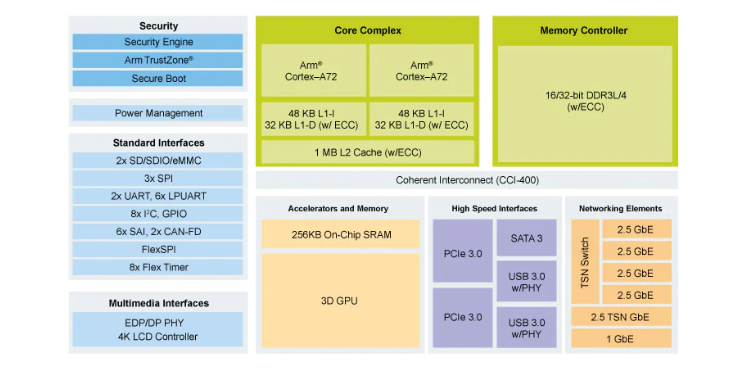

功能框圖
