SM-SOM-A311D 核心板
主板產品規格書
?
?
????
產品簡介
?
?
? SM-SOM-A311D核心板采用Amlogic ?A311D高性能處理器開發，可滿足輕量級邊緣計算需求。同時靈活的I/O接口配置和先進豐富的多媒體資源，方便客戶應用程序開發。 開發板支持千兆以太網、CAN、UART、4G、5G、雙頻WiFi、PCIe3.0、USB3.0、HDMI2.0、MIPI_CSI、MIPI_DSI等接口資源，最大限度發揮CPU資源。工業級設計，-40℃~+85℃寬溫運行，靜電、脈沖群、電氣隔離等防護措施確保其廣泛應用于各種領域，滿足智慧城市、工業互聯網、智能醫療、智慧交通、工業網關等應用的需求。
?

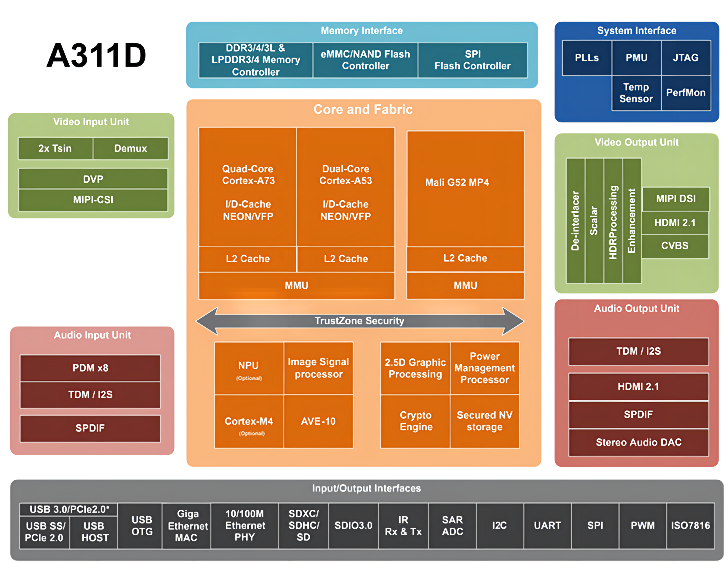

硬件特性
?
|
SM-SOM-A311D??基礎參數 |
|
|
CPU |
Amlogic ?A311D |
|
架構 |
四核 ARM Cortex-A73 +雙核 ARM Cortex-A53 |
|
主頻 |
2.2GHz |
|
GPU |
ARM Mali-G52 MP4 (6EE) 支持OpenGL ES 3.2, Vulkan 1.1和OpenCL 2.0 |
|
NPU |
支持5.0 TOPS 算力 |
|
RAM |
32-bit DDR3/3L/4, LPDDR3/4，2G/4G 可選 |
|
ROM |
eMMC 5.0,?8GB/16GB 及以上可選 |
|
OS |
Linux/Android9.0 |
|
工作溫度 |
-40℃~ 85℃ |
|
MIPI DSI接口 |
支持 4Lane 最高 1920x1080 |
|
HDMI接口 |
HDMI 高清輸出支持 4K/1080P 顯示 |
|
CVBS |
支持一路 CVBS 輸出； |
|
MIPI CSI |
支持二路 MIPI CSI 攝像頭； |
|
DVP CAMERA |
支持 8 位 DVP 并口攝像頭； |
|
UART |
最多支持5路（復用）； |
|
PWM |
最多支持6路（復用）； |
|
SDIO |
二路 SDIO； |
|
SPI |
2 路 SPI（復用）； |
|
I2C |
4 路 I2C（復用）； |
|
ADC |
4 路模擬 ADC； |
|
GMAC |
支持 GMAC PHY 網口 |
|
I2S |
一路 I2S 接口； |
|
OTG 2.0 |
一路 OTG 2.0 |
|
USB3.0 |
一路 USB 3.0（復用）； |
|
PCIE |
一路 x1 PCIE 高速接口（復用）； |
|
GPIO |
可復用 GPIO 高達 80； |
|
電源燈 |
提供一路電源指示燈 |
|
操作系統要求/版本 |
Linux/Android9.0 |
|
Emmc 驅動 |
基本讀寫驅動 |
|
TF CARD |
TF/SD卡驅動 |
|
串口驅動 |
基本驅動/485半雙工收發 |
|
音頻驅動 |
音頻輸出驅動，支持外擴輸入、輸出驅動 |
|
視頻解碼 |
H.265、H.264解碼驅動 |
|
視頻編碼 |
H.265、H.264編碼驅動 |
|
USB2.0 驅動 |
USB2.0 驅動 |
|
USB3.0 驅動 |
USB3.0 驅動 |
|
攝像頭驅動 |
攝像頭驅動 |
|
HDMI |
HDMI顯示驅動 |
|
MIPI-DSI |
MIPI-DSI 顯示驅動 |
|
TOUCH |
觸摸屏驅動 |
|
PCIe |
PCIe接口驅動 |
|
WIFI/Bluetooth |
WIFI/Bluetooth驅動 |
|
以太網mac/phy 驅動 |
10M/100M/1000M 自適應 |
|
RTC時鐘驅動 |
更新掉電保持時鐘 |
|
SPI |
SPI驅動 |
|
I2C |
I2C驅動 |
|
LED運行指示燈 |
閃爍1s 間隔 |
|
對外輸出IO接口和狀態運行燈驅動 |
提供對外的IO和運行燈IO口驅動，提供應用層調用接口 |
|
固件升級 |
固件升級方式：USB更新系統分區以及app分區 |
?
?
?
?
