SM-SOM-iMX6UL?核心板
主板產品規格書
?
?
????
產品簡介
?
SM-SOM-iMX6UL核心板采用NXP IMX6UL高性能處理器開發，可滿足輕量級邊緣計算需求。同時靈活的I/O接口配置和先進豐富的多媒體資源，方便客戶應用程序開發。 開發板支持百兆以太網、CAN、UART、4G、WiFi、USB3.0、等接口資源，最大限度發揮CPU資源。工業級設計，-40℃~+85℃寬溫運行，靜電、脈沖群、電氣隔離等防護措施確保其廣泛應用于各種領域，滿足智慧城市、工業互聯網、智能醫療、智慧交通、工業網關等應用的需求。
硬件特性
?
|
SM-SOM-iMX6UL??基礎參數 |
|
|
CPU |
i.MX6UL/i.MX6ULL |
|
架構 |
ARM Cortex-A7 |
|
主頻 |
900MHz |
|
RAM |
LPDDR3/4，256M/512M |
|
ROM |
Nand Flash： 128MB/256MB/512MB |
|
RAM |
eMMC ,4G/8GB/16GB |
|
OS |
Linux |
|
工作溫度 |
-40℃~ 85℃ |
|
LCD |
1路LCD,支持 24 位, 18 位, 16 位和 8 位并行顯示,支持4線電阻式觸摸 |
|
CAMERA |
提供1路DVP攝像頭輸入模塊 |
|
音頻輸出 |
1路耳機接口輸出 1W/ 8歐喇叭接口輸出 |
|
音頻輸入 |
麥克風輸入 1 路 |
|
USB2.0 HUB |
提供1路給USB TO UART 提供1路 USB TYPE-A Host輸出 提供1路給WIFI模塊 提供1路4G模塊 |
|
Mini-PCIe4G模塊 |
mini-PCIe 接口1路 micro SIM 卡一路 |
|
USB2.0 OTG |
USB2.0 OTG 1路 |
|
調試串口 |
TTL 調試接口一路 UART1 |
|
串口 RS232 |
1.提供2路RS232通信模塊 |
|
串口 RS485 |
1.提供2路RS485通信模塊 |
|
CAN |
1.提供2路CAN2.0 通信模塊 |
|
實時時鐘 |
RTC 實時時鐘一個，CR2032電池供電 |
|
BT |
提供1路BT4.2 模塊 |
|
以太網接口 |
1.支持 2 路10M/100M自適應以太網 |
|
TF CARD |
提供1路 TF CARD |
|
RESET鍵 |
一路系統復位按鈕 |
|
定位模塊 |
兼容北斗和GPS定位模塊 |
|
操作系統要求/版本 |
Linux |
|
Emmc/NAND 驅動 |
基本讀寫驅動 |
|
TF CARD |
TF/SD卡驅動 |
|
串口驅動 |
基本驅動/485半雙工收發 |
|
WM8960/聲卡驅動 |
音頻輸出驅動，支持外擴輸入、輸出驅動 |
|
USB 驅動 |
USB HUB 2514 驅動 / USB Host & USB Slave驅動 |
|
4G模塊/型號 |
依據客戶要求，測試版本提供移遠EC20 |
|
攝像頭驅動 |
OV5640攝像頭驅動 |
|
LCD |
LCD顯示驅動/按客戶提供的樣品提供一款 |
|
CAN |
CAN總線驅動 |
|
以太網mac/phy 驅動 |
10/100Mbps 自適應 |
|
wifi 驅動 |
連接熱點功能；分享wifi網絡功能 |
|
BT藍牙驅動 |
BT4.2藍牙驅動 |
|
RTC ISL1208時鐘驅動 |
更新掉電保持時鐘 |
|
SPI |
SPI驅動 |
|
I2C |
I2C驅動 |
|
LED 運行指示燈 |
閃爍1s 間隔 |
|
固件升級 |
固件升級方式 USB更新系統分區以及app分區 |
?
?
?

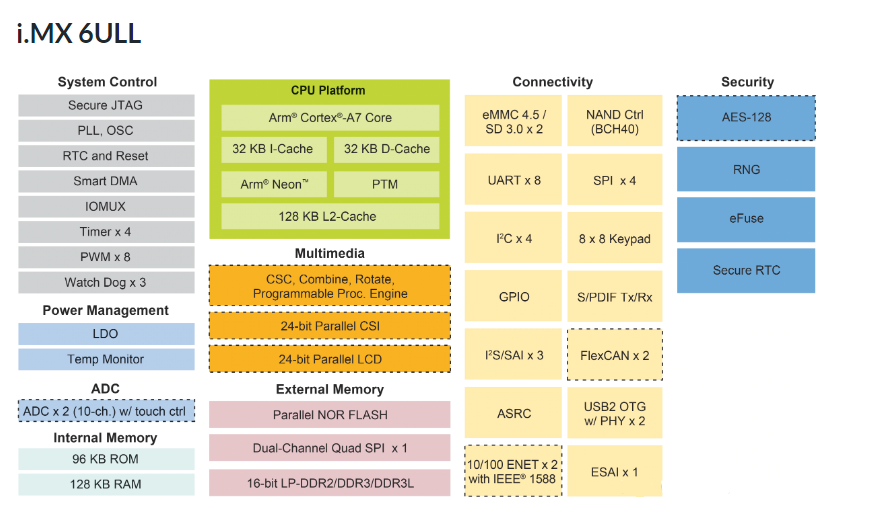

功能框圖
?
?
?
